1. Crimping RJ45 untuk kabel LAN dan RJ11 untuk telpon + pemotong cable

jika dilihat pada gambar diatas terdapat multifunction tools berupa :
- crimping RJ45 (untuk network)
- Crimping RJ11 (untuk telepon)
- pemotong kabel (pada crimping tools) dan pengupas kabel (sebelah crimping tools)
- punch down untuk modul RJ45 (akan dijelaskan lebih lanjut) pada ujung pengupas cablenya (coba diperhatikan dengan detail)

2. RJ45 Connector :

RJ45 dan RJ11 :




3. Cable UTP, STP :

4. Grafo plast : Untuk labeling cable point to point agar rapi :

5. Plug Boot : protector RJ45 Agar tidak cepat putus pengaitnya dan memprotek agar cable tidak mudah ditarik2

6. Patch Cord : istilah untuk cable utp + rj45 yang digunakan untuk menghubungkan antara :
- switch to pc
- switch to modular patch RJ45 (akan dijelaskan apa itu modular patch)
- switch to patch panel RJ45 (akan dijelaskan apa itu patchpanel)
- pc to faceplate (akan di jelaskan apa itu faceplate)


7. Barrel : untuk menyambungkan patch cord yang kurang panjang namun sayangnya barrel jika digunakan akan menurunkan speed menjadi 10mbps. tidak disarankan menggunakan barrel namun jika memang tidak memungkinkan lagi dan terpaksa silahkan gunakan systemnya hanya system induksi antar 2 cable utp sehingga tentu banyak pengaruhnya pada network jika menggunakan barrel jika kita ukur DB nya akan jadi kecil

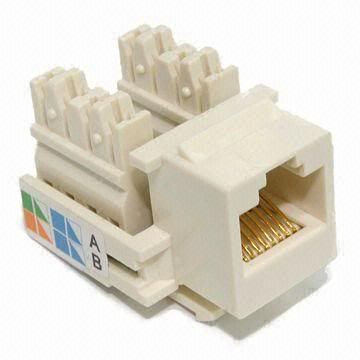

8. Modular Patch RJ45 (Female RJ45) : digunakan sebagai jack female biasanya akan di combine dengan faceplate(akan dijelaskan) atau patch panel (akan dijelaskan)



Modular Patch RJ45 tanpa perlu punchdown/cron/impact tool :


9 CRON / PUNCHDOWN / IMPACT TOOL : digunakan untuk memasukkan cable utp kedalam modular installation (lihat gambar diatas cable2 yg dimasukkan harus di tekan ke dalam dengan menggunakan cron/punchdown/impact tool





10. Face Plates : adalah bagian muka (yang berhadapan lgsg dengan sisi luar) dari modulator RJ45 agar penampilan kelihatan lebih rapi, bisa ditaruh di dalam tembok, diluar tembok (menonjol) biasanya faceplates itu sepasang dengan outbow(jika dipasang menonjol keluar sering disebut dengan outbow) dan inbow (dipasang didalam dinding)
outbow/inbow ini adalah sebuah box yg digunakan agar jalur cable titik terakhirnya terlihat lebih rapi dan tidak terkena material2 yg ada pada tembok seperti semen, pasir dan lainnya
Gambar Face plates :




Gambar Outbow/inbow :


11. Network Cable tester : Versi sederhana untuk mengecek apakah kabel telah terkoneksi dengan baik atau belum
sementara untuk versi yang profesional bisa sampai mengecek impedansi cable dalam db, mengecek node scanning, pengecekan dengan sensor cabling yg cukup didekatkan ke sensornya akan ketahuan mana cable yang telah dipasang sensor diujung satunya. sekaligus bisa pengecekan multi node
simple lan cable tester:


bisa mengukur impedansi,jarak kabel, sekaligus mengetahui network topology:


bisa mendeteksi kabel yang sudah semrawut / ngga karuan dengan pendeteksian intellitone (ujung nya dipasang dulu kemudian sensornya dibawa bergerak nanti akan ada suara jika cable yg dimaksud didekatkan dengan sensor) :
